流體在封閉管道中流動時，其速度分布會明顯影響差壓流量計、超聲流量計等。這種速度分布同雷諾數 Rep之間有對應的關系，因此研究者將這種影響轉化成同雷諾數之間的關系，并用函數式或圖表予以描述。例如超聲流量計有自帶微處理器，能對雷諾數的影響作自動校正，以提高低流速時的測量精確度。本節主要對使用廣泛的孔板流量計和渦街流量計作較深人的討論。
8.1 孔板流量計流出系數同雷諾數的關系

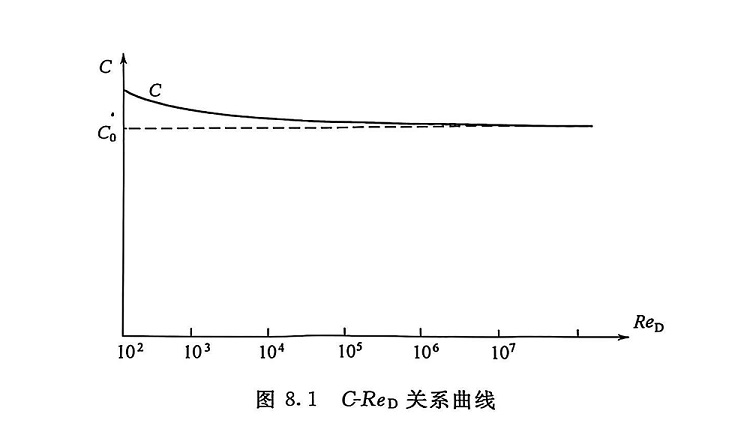

在本書的3.1節中，式(3.1)給出孔板流量計流量值同各個自變量的關系，其中流出系數C就同管道雷諾數有關。其實C并不是一個常數，而是隨雷諾數ReD變化的一個變量。一副孔板制作完成并經檢驗合格后，其直徑比β即為常數，其流出系數同雷諾數的關系可用一條C=f(ReD)關系曲線來表示，如圖8.1所示。
在傳統的孔板流量計中，由于數據處理功能不強，要將C當作變量來處理，是極其困難的，為了使實際使用流量范圍內的流出系數變化盡可能小，在規定的范圍內，常常采用下面的措施。
a.將差壓上限 △pmax盡可能取大一些，從而使β小一些。
b.縮小管徑，提高流速，從而使節流裝置在較高雷諾數條件下使用。

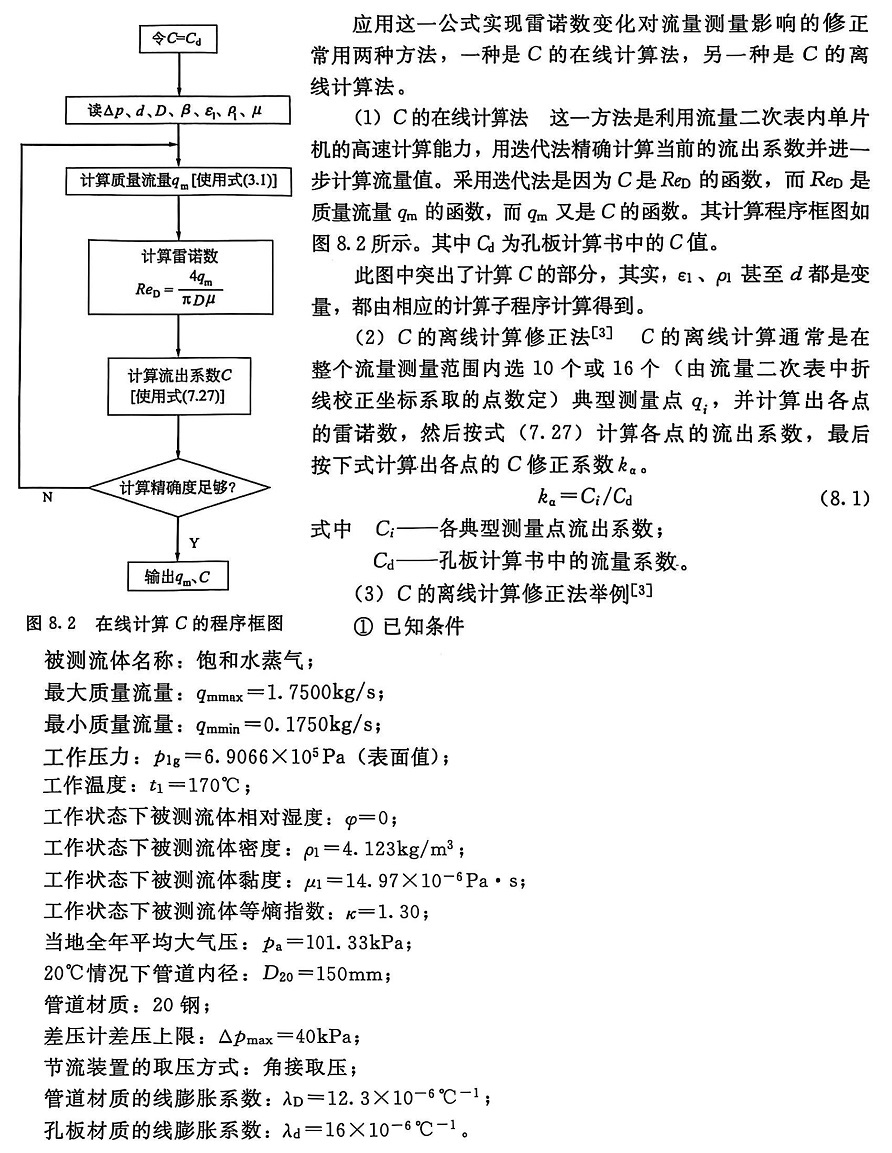

c.限制流量計的使用下限(結合差壓計精確度的約束條件，傳統的共識是測量下限不低于30%FS)，因?yàn)榱髁吭叫?，C與常用流出系數Ccom的差異越大。由于C的在線計算或自動修正難以實施，所以在設計節流裝置時設法將流量測量下限對應的C和Ccom之間的偏差規定為≤0.5%，這樣就產生了老版本節流裝置設計手冊中的m=f(ReD)界限雷諾數圖。
隨著微電子技術和傳感器技術的發展以及計算機技術對儀表的滲透，差壓式流量測量技術獲得了一次飛躍，其顯著的標志是差壓變送器精確度大大提高，從以前的1.5級提高到現在的0.1級甚至0.075級;其次是流量二次表實現智能化，數據處理能力和精確度獲得了極大的提高，這些都為孔板流量計的測量低端的精確度的提高創造了充分的條件，在GB/T2624-1993中給出了孔板流出系數隨雷諾數變化的關系式(以角接取壓為例) ,如式(7.27)所示。
