產品簡介
本機是一款通用型工業智能儀表，可直接超聲波換能器或工業通用(4-20mA，0-20mA，1-5V，0-5V等)信號輸入，及RS485串口輸入功能(可選)。本儀表采用軍工品質多層PCB板，硬件結構緊密，布局合理。本產品采用18鍵操作菜單，支持隔離4-20mA輸出，支持HART通訊，內置GPRS、GPS、4G等無線數據傳輸，機身內置50萬條存儲，支持USB存儲導出、還可根據客戶需求添加模塊實現其它功能。儀表功能強大，集成明渠流量積算儀功能，可作為明渠流量計使用。
產品特點
(1)超聲波非接觸式液位測量，完全不影響流速，液位測量準確是理想的液位儀。
(2)探頭功耗低，安裝簡便，易定位，廣泛應用于與河流，供水，工廠、城市排污管道等相關領域。
(3)明渠流量計操作簡單，適用量水堰槽類型寬，包括薄壁直角三角堰，矩形堰，巴歇爾槽等。
(4)明渠流量計帶歷史流量計錄功能，可計錄過去60小時、30天、12個月、10年的流量數據，機身內置 50 萬條存儲。
(5)儀表控制功能全面，四路繼電器信號輸出，易連接常用執行機松(電動機，報警器等)。
(6)根據工況要求，探頭可選IP68、防腐、防爆、小盲區高精度型、超低功耗、大量程等特殊型號產品。
(7)中文顯示界面，18鍵按鍵操作。更加通俗易懂的菜單選項，更加快捷的實現人機交流。
(8)內置遠程通信模塊，可訂制各種通信協議(訂購時定制)。

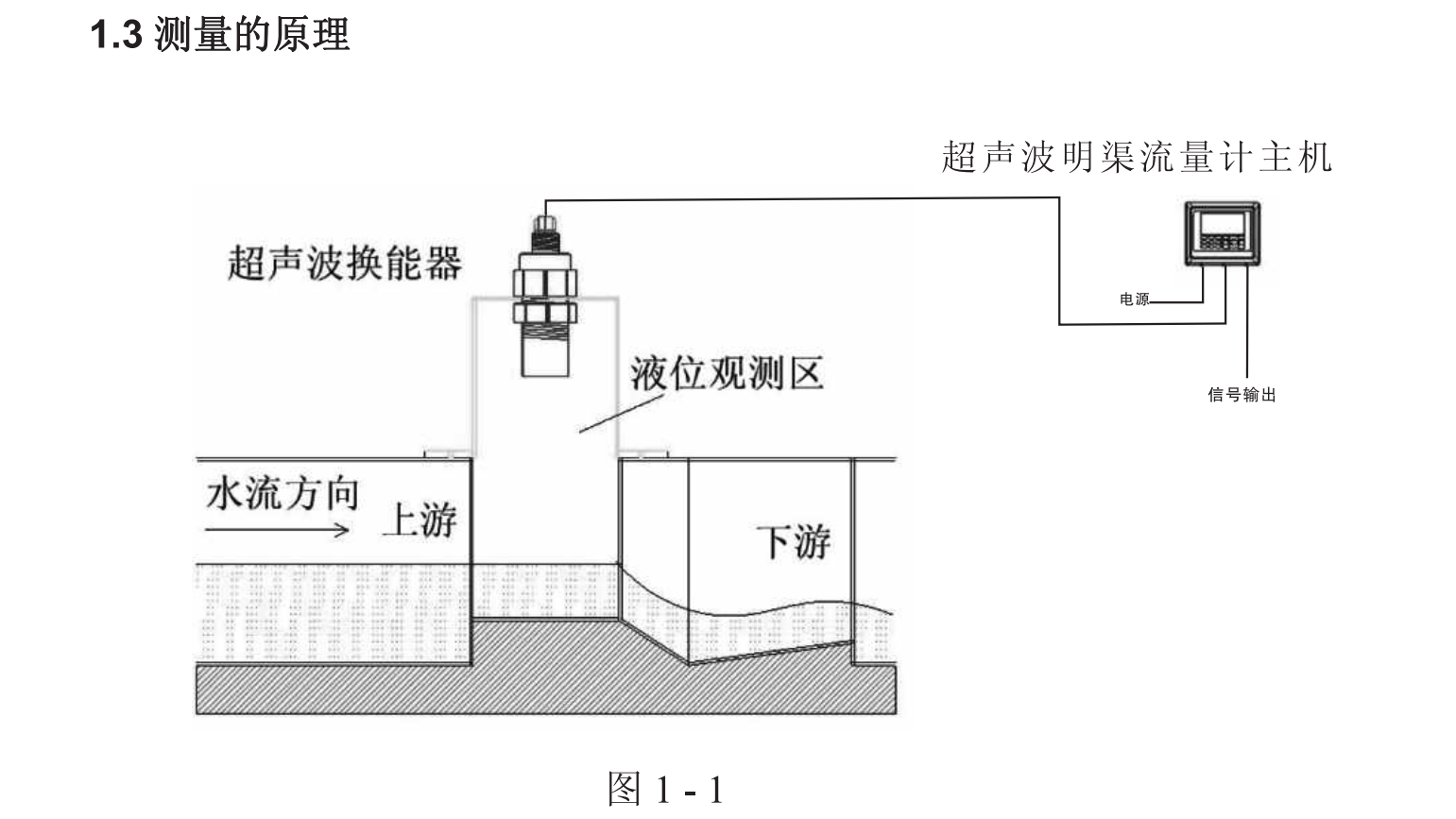

超聲波明渠流量計，是利用超聲波的發射、反射的特性測量流過量水堰槽流體的液位配合量水堰槽。通過液位一流量的數學轉換模型，把液位深度轉換為量水槽內的流量。量水槽內液位越高流量越大，反之液位越底流量越小。其工作原理如圖1-1所示:
由于明渠檢測是配和相應的量水槽做明渠檢測，因為明渠的類型有很多種，所以液位一流量轉換的數學模型也不相同，最常用的量水槽(明渠)有巴歇爾槽、矩形堰、三角堰 等。具體應用，請查閱第三章明渠流量計的應用。
技術參數
(1)累計流量范圍:0~9999999(滿8位清零，同時累計次數加1，流量單位根據設定)
(2)瞬時流量范圍:10L/s~100m3/s(由量水堰槽的種類、規格確定)(3)流量精度:5%
(4)超聲波探頭(液位計性)能指標:
盲區:0.06--2m(應傳感器不同而不同)
測距量程:1、2、5、8、10、12、15、20、25、30、35、40m量程標配為2m(可選高精度小盲區型或更大量程型)
ABS材質、IP65防護等級、10米屏蔽線纜(可定制任意長度)(5)主機性能指標:
中文3吋LCD18 位鍵盤操作
IP65 防護等級M16*1.5電氣接口
(6)AC85-380V或DC11~24V供電功耗5W
(7)信號輸入(訂購時選擇):
超聲波探頭、RS485串口(8)信號輸出:
一路或兩路4-20mA(標配一路4-20mA)，四路繼電器，RS485
通信、HART通訊(訂貨時選購)
(9)傳感器安裝接口:標準485接口(24V供電)x2(10)工作環境:常溫、常壓
(11)數據瀏覽:快速查看時、日、月、年流量記錄
(12)選項功能:支持U盤數據導出、支持無線傳輸(訂貨時選購)
二、儀表的結構和使用
產品結構

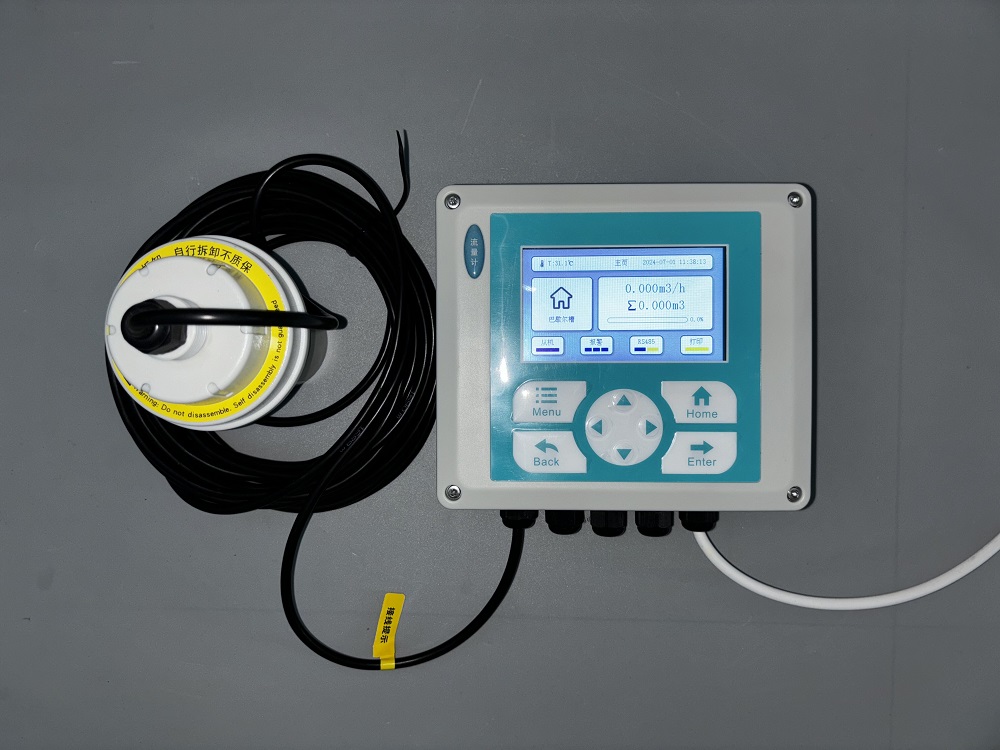

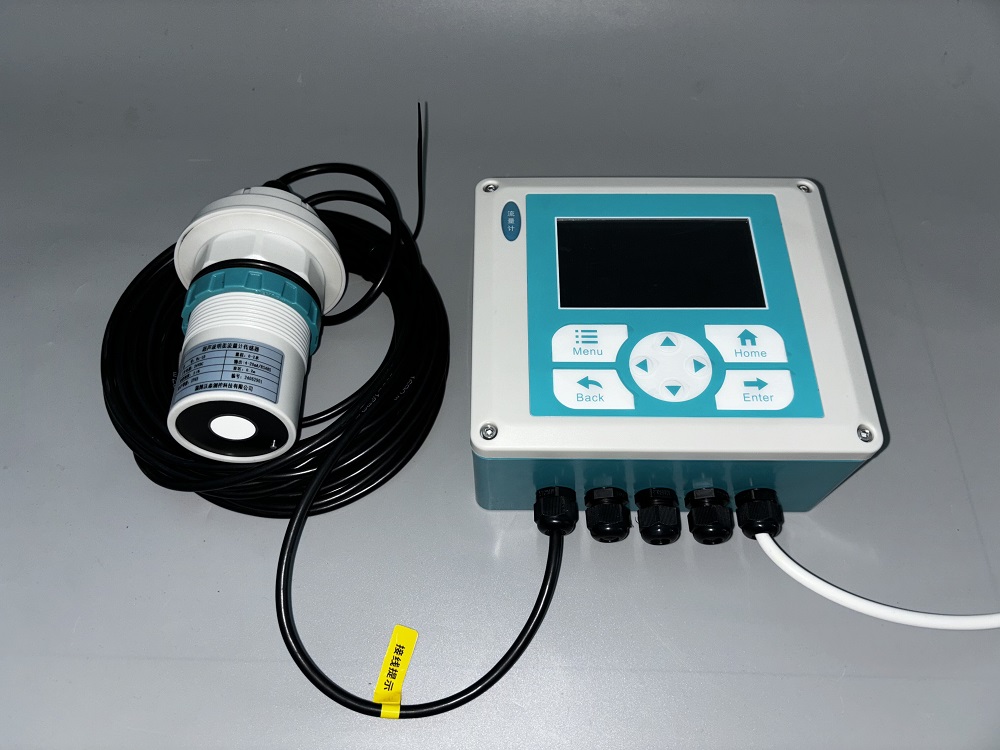

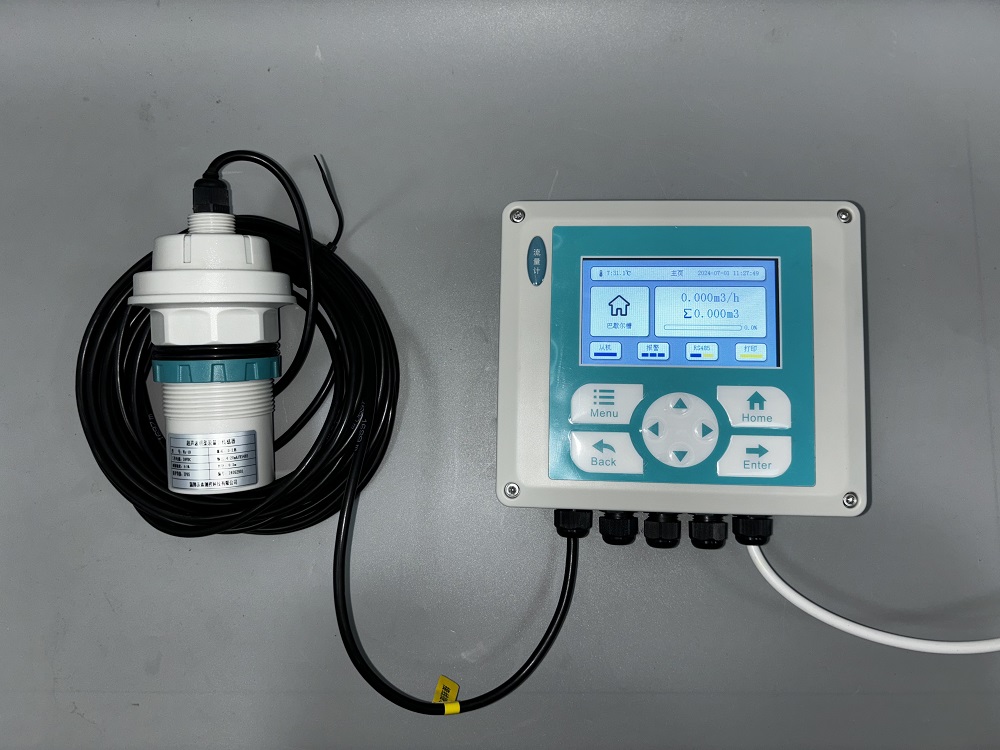

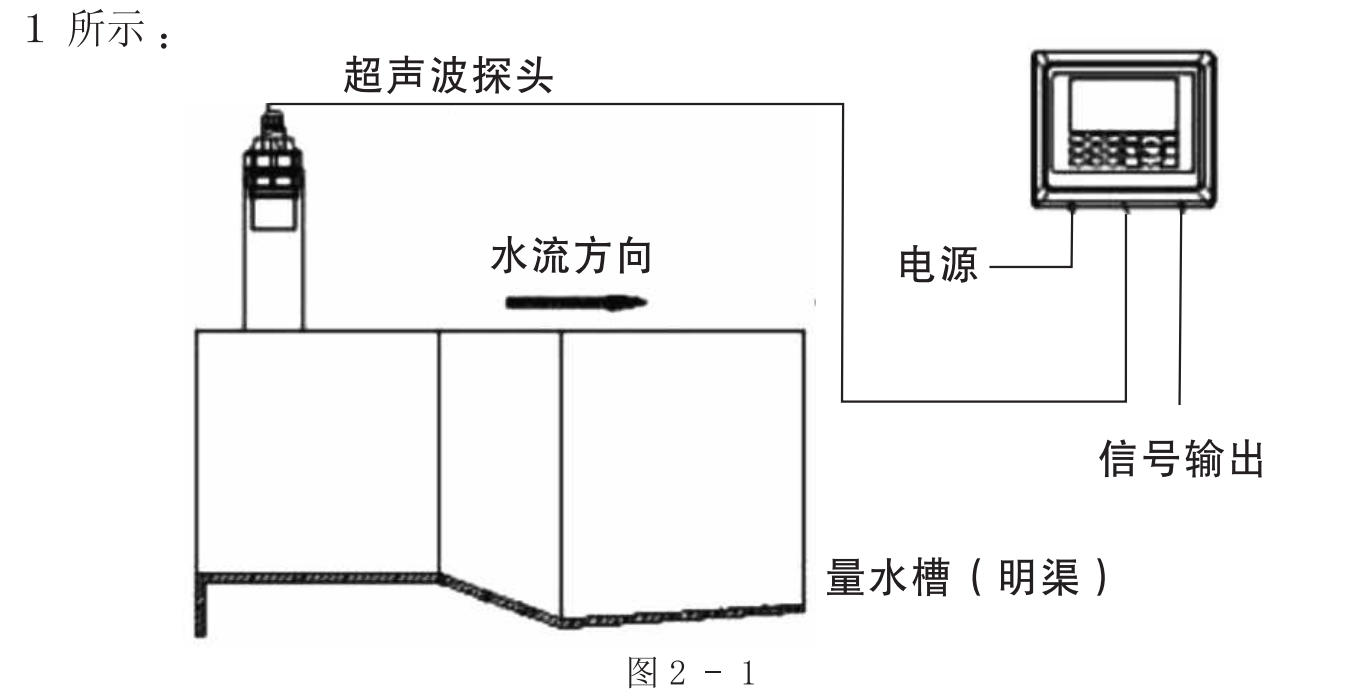

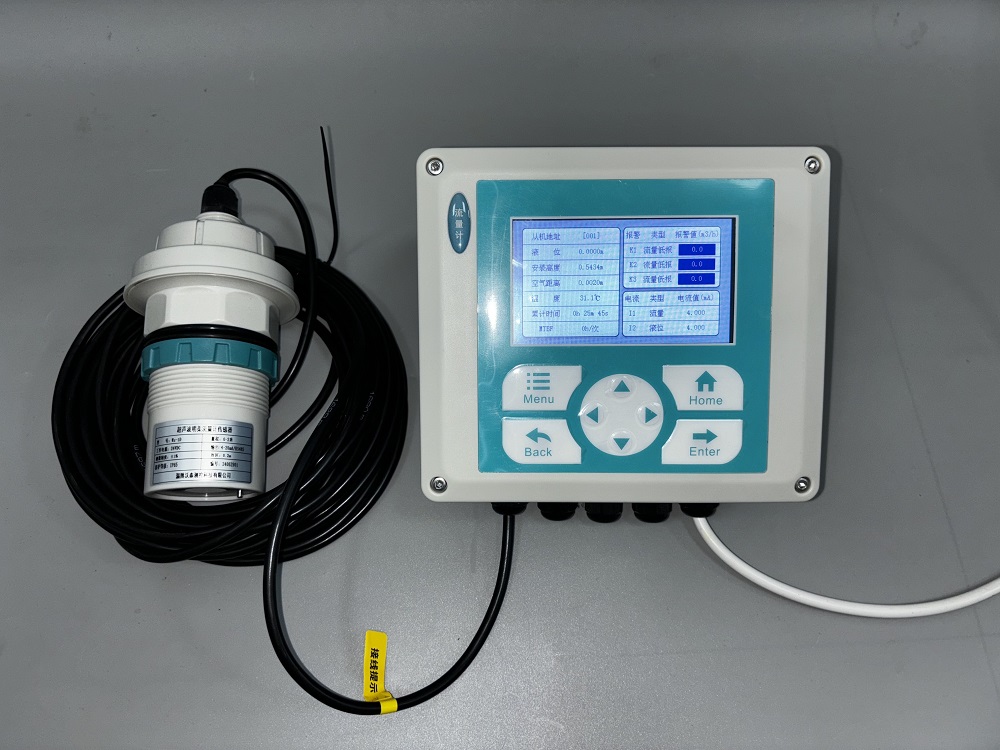

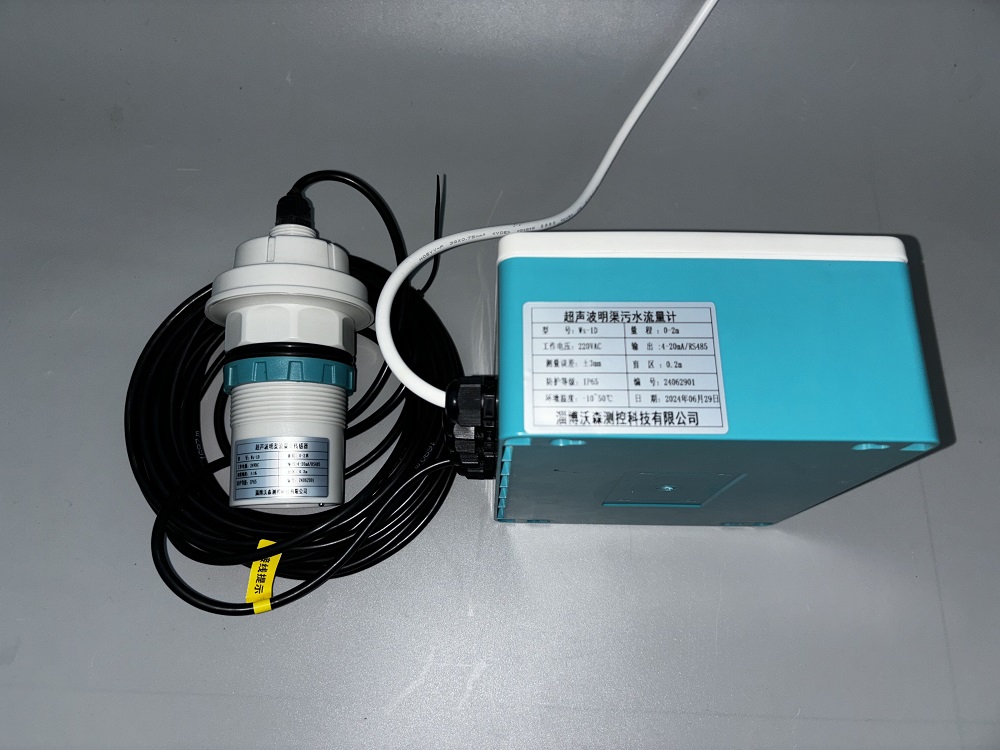

本超聲波明渠流量計由主機和超聲波探頭組成，并配合各種類型的量水槽(訂貨時根據工況選配)使用。安裝簡單、操作方便。其組成結構如圖 2-1所示:

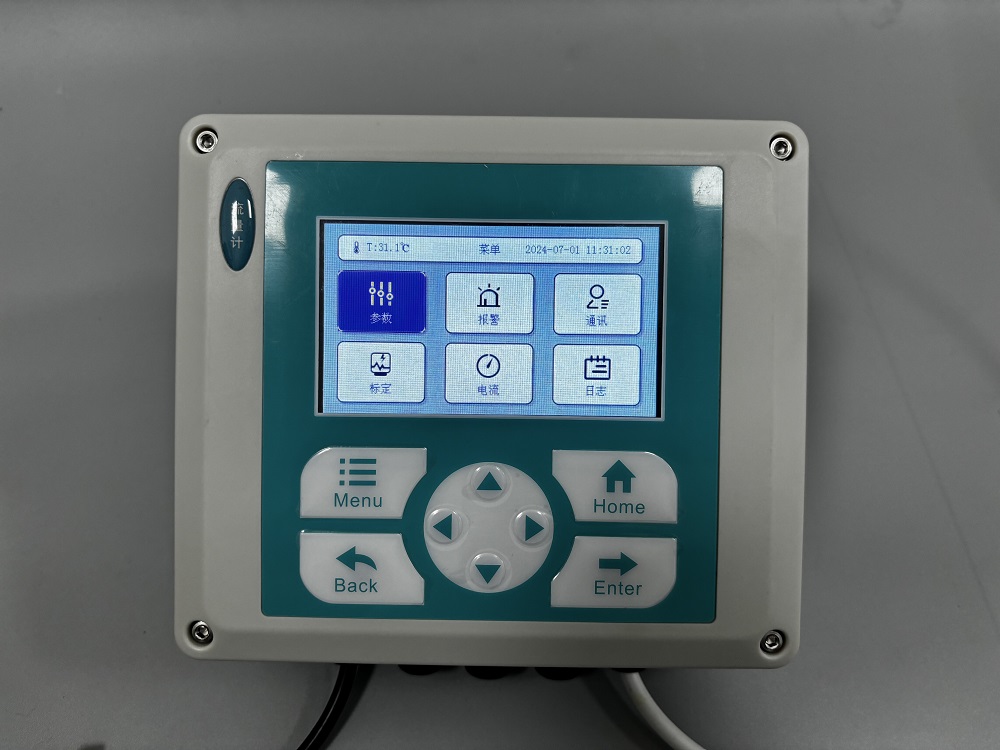

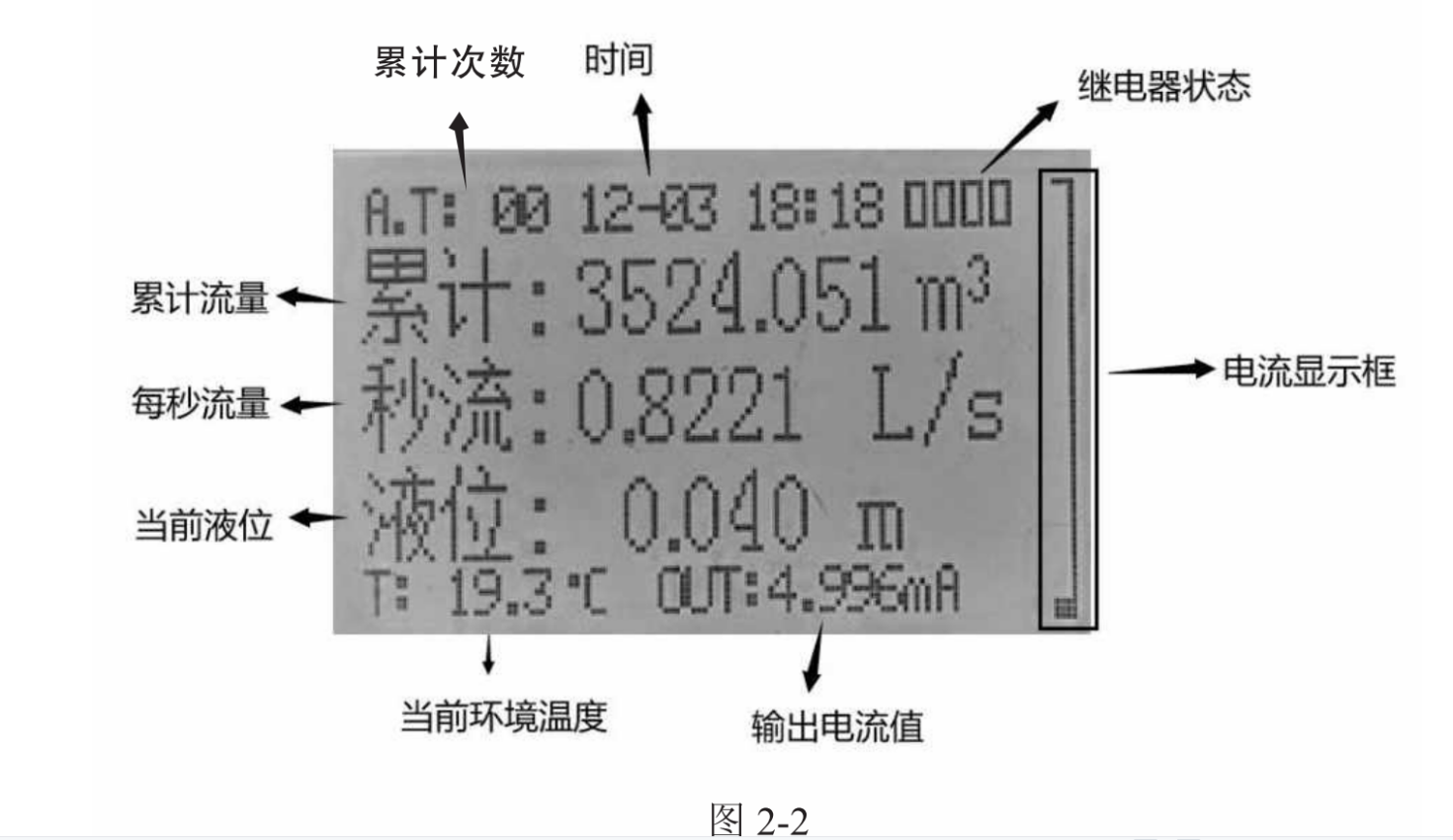

主機:顯示時間、繼電器狀態、累計流量、每秒瞬時流量、液位、當前環境溫度、輸出信號等相關信息。顯示界面如圖 2-2 所示:
超聲波探頭:安裝與量水槽上游，用于檢測量水槽內液體的深度。
量水槽(明渠):有巴歇爾、矩形堰、三角堰等多種類型，目的是將流量轉換成液位。
基本設置
儀表完成安裝后，只需設置好安裝高度，選擇標準槽型及其相應的幾何參數，儀表即可正常運行。
1、安裝高度的設置
安裝高度，根據量水槽的類型不同，其安裝高度的測量也不相同，以下給出幾種標準量水槽的安裝高度的確認方法:
巴歇爾槽:安裝高度為超聲波換能器(探頭)端面到量水槽內底部的垂直距離，單位為米。
矩形堰:安裝高度為超聲波換能器(探頭)端面到量水槽出水口最低點的垂直距離，單位為米。
三角槽:安裝高度為超聲波換能器(探頭)端面到量水槽出水口直角點的垂直距離，單位為米。
2、槽選擇及相應幾何參數的設置
根據槽型的實際類型，選擇標準槽型。并根據不同槽型，設置相應的幾何參數，以下為幾種常用槽需要設置的幾何參數:
巴歇爾槽:選擇槽型為巴歇爾槽，并設置標準槽號。判斷槽號的標準為巴歇爾槽喉道段的寬度，測得喉道段寬度查找表一，選擇其標準槽號。
矩形堰:選擇槽型為矩形堰，并設置矩形堰的渠道寬、堰扣寬、堰底高，矩形堰幾何參數描述，
明渠流量計的應用
明渠流量計支持直角三角堰、矩形薄壁堰和巴歇爾槽三種明渠量水堰槽的流量計算?？砂丛O定條件累積流量，例如設積算低水位=0.05，積算高水位=1既當水位大于0.5而小于1時進行流量累積。當選擇標準巴歇爾槽時，會自動載入對應槽型的有效水頭范圍。"本機流量計算參考《JJG(水利)004-2015明渠堰槽流量計》相關標準。
選擇量水堰槽的種類，要考慮渠道內流量的大小，渠道內水的流態，是否能形成自由流。流量小干40L/s時，一般應選擇直角二角堰。大干40L/S一般應選擇使用巴歇爾槽。流量大于40L/s，渠道內水位落差又較大，可以選擇矩形堰。
條件允許，最好選擇巴歇爾槽。巴歇爾槽的水位-流量關系是由實驗標定出來的，而且對上游行進渠槽條件要求較弱。三角堰和矩形堰的水位-流量關系來源于理論計算，容易由于忽視一些使用條件，帶來附加誤差。
量水堰槽可以用玻璃鋼制做。三角堰和矩形堰的堰口是關鍵尺寸，加工要準確。朝向進水一側表面要平滑。巴歇爾槽內尺寸要準，內表面要平滑。喉道部分是關鍵尺寸，要更準確。
