熱式氣體質量流量計安裝位置及對管道的要求
（1）安裝位置及對管道的要求
1、安裝儀表時應遠離彎頭、障礙物、變徑、閥門，以保證有一個穩定的流場，要求有一個較長的上限直管道，前直管段長大于10D，后直管段長大于5D。下圖為現場經常遇到的幾種情況所要求的直管段長度 ：
安裝前后直管段圖
2、現場滿足不了直管段要求時，可以串接氣體整流器，以便大幅度降低對直管段要求。
（2）熱式氣體質量流量計底座
※禁止在爆炸環境里進行焊接操作。
※對焊接有特殊要求的環境應按照相關要求進行操作。

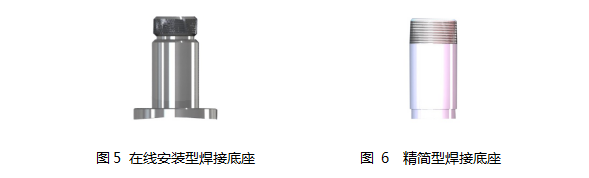

底座根據安裝方式不同，分為標準型和精簡型，安裝時應使底座位于管道截面方向的最頂端。

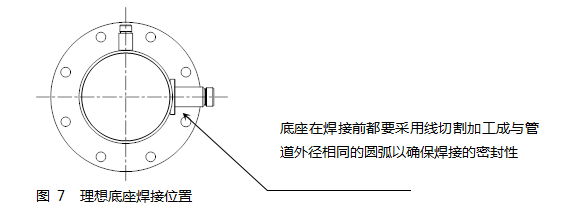

理想的底座焊接位置和焊接工藝（如下圖）
（精簡型熱式氣體質量流量計）
在安裝精簡型熱式氣體質量流量計前請確認管道的實際內徑和壁厚。
將熱式氣體質量流量計的其余部分一起裝入專用球閥內，根據實際管道內徑和壁厚計算出要插入的深度。這一步可以插入個大致尺寸并用手?jǐn)Q緊螺母。
轉動傳感器連桿，使標記箭頭與介質流動方向相同。
根據現場測得的數據換算出在傳感器連接桿上的相應刻度，鎖緊螺母即可。
如果您是橫向安裝的本款儀表的顯示屏可以90°、180°、270°的靈活安裝，滿足你現場實際需要。
（滿管型熱式氣體質量流量計）
在預安裝前請再次確認管段的連接方式，準備法蘭連接相關的物品如墊片和螺栓等。
安裝前必須停產，并嚴格遵守工廠的相關規定。
相對現場插入式的安裝要簡單些。首先在管路上選擇合適的安裝點然后按照必要配套的管段的長度切割管道、安裝相應法蘭和螺栓。確定流體流量要與滿管型熱式氣體質量流量計所標的流量標識一致。并且顯示屏要垂直于，水平面，管道軸心要平行水平面，誤差不能超過±2.5°，最后用螺栓鎖緊儀表。
